玻璃管視鏡/視盅
時間：2012-11-30 14:05
玻璃管視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中的液體、氣體、蒸氣等介質的流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
玻璃管視鏡的維護及保養
1、玻璃管視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵；
2、玻璃管視鏡的視窗玻璃屬宜損件，安裝視鏡時要小心輕放；
3、視鏡玻璃耐溫耐壓有一定的局限，
耐溫：鋼化硼硅玻璃≤180℃、石英玻璃≤1000℃。
耐壓：鋼化硼硅玻璃片≤3.0MPa、石英玻璃片≤10.0MPa、鋼化硼硅玻璃筒<1.0MPa、石英玻璃筒<1.6MPa；
4、允許急變溫度<60℃，玻璃因溫差過大會破裂。
5、根據壓力要求，可以適當加大上下法蘭的厚度，玻璃管的厚度，以提高抗壓能力。
制造，檢測標準：參照《化工管道手冊》和HGJ501-502-86《壓力窗口視鏡》設計制造和驗收。

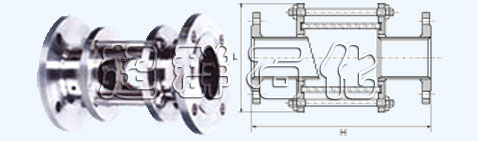

玻璃管視鏡/視盅SJ-BL型
規格尺寸
| DN | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 |
| in | ¾ | 1 | 1½ | 2 | 2½ | 3 | 4 | 5 |
| L | 145 | 189 | 234 | 278 | 278 | 308 | 308 | 364 |
| H | 200 | 260 | 260 | 320 | 320 | 360 | 360 | 440 |
